ESJ-Hi／ESJ-L工法
（機械攪拌併用型超高圧噴射攪拌工法）
超高圧噴射攪拌に機械攪拌を加え、より大口径化を図った地盤改良工法。

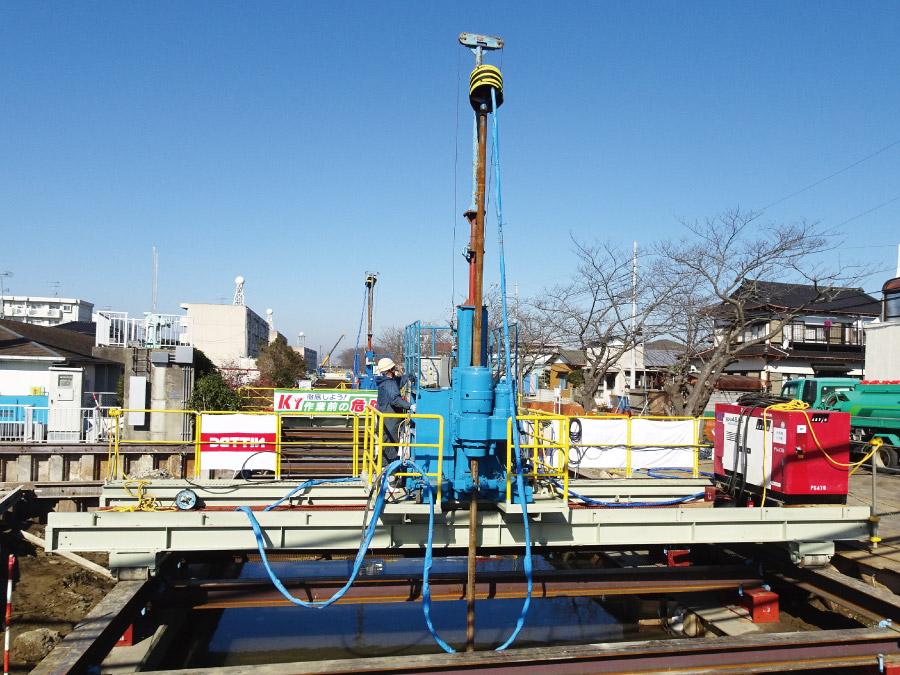

▲移動式架台（スライドベース）施工

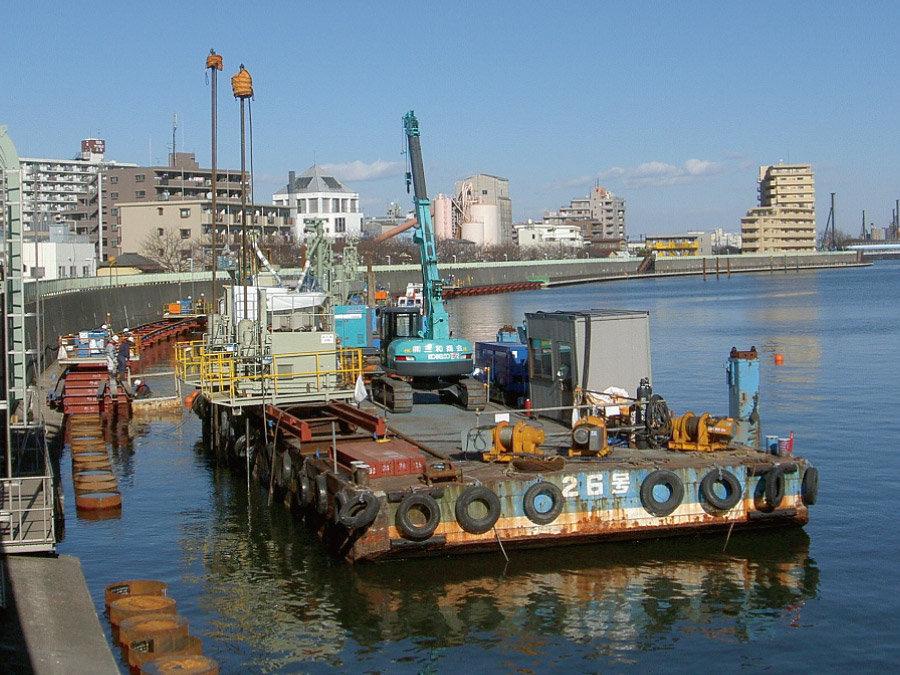

▲改良台船施工

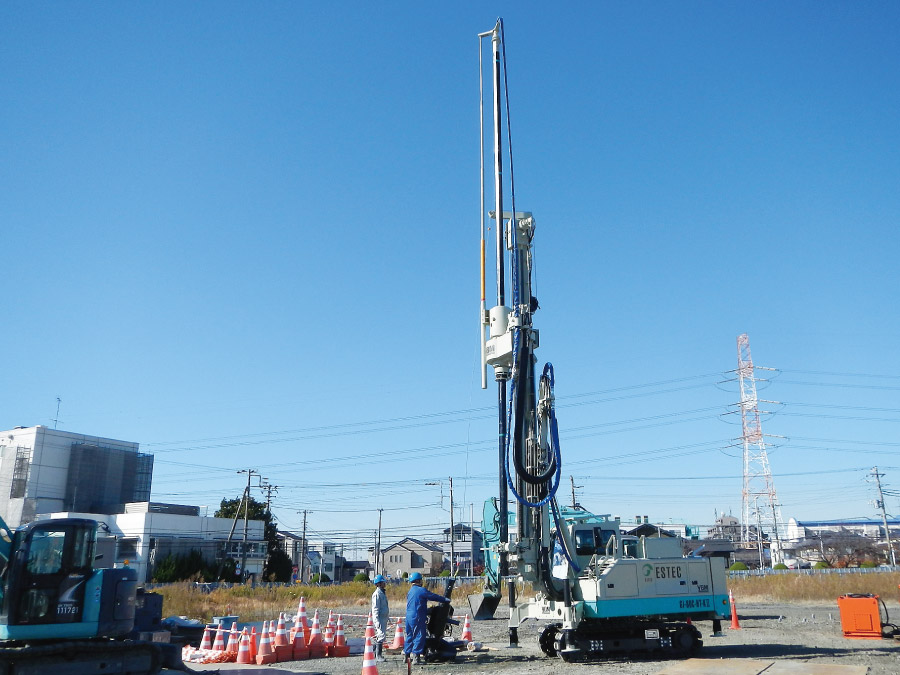

▲自走式機械(ミニ杭打機）施工

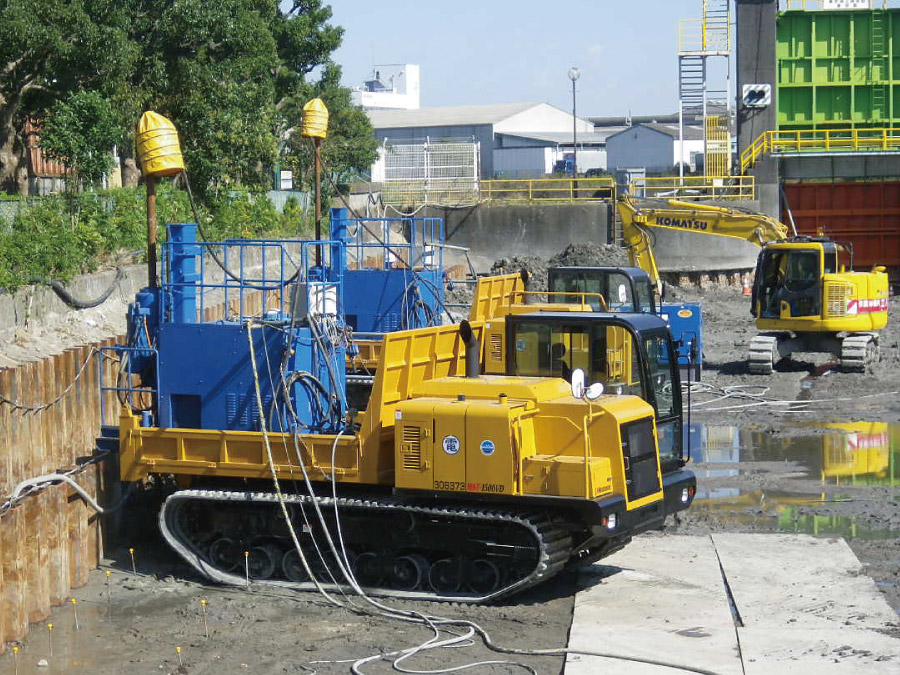

▲自走式機械(キャリアダンプ）施工
-

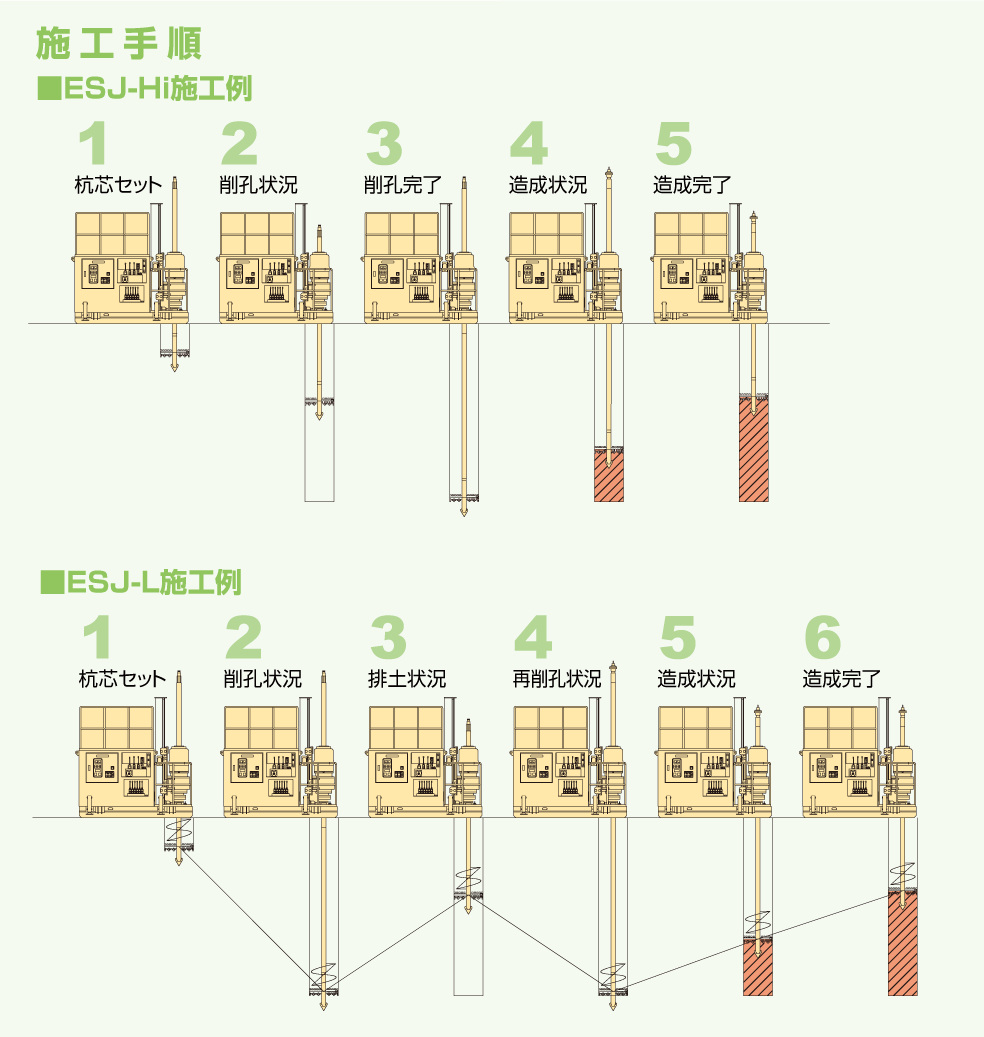

施工手順
-

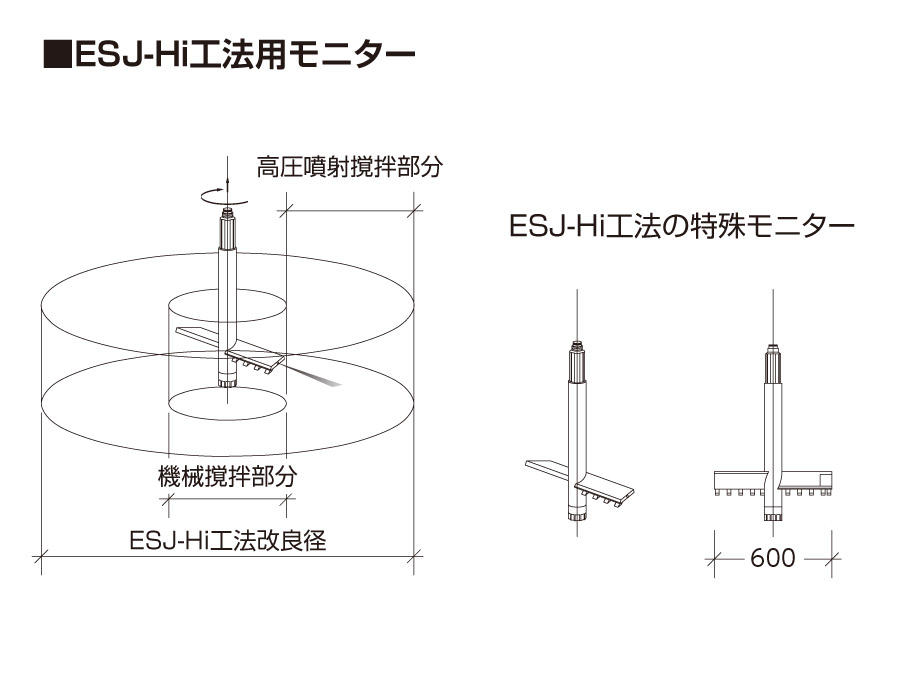

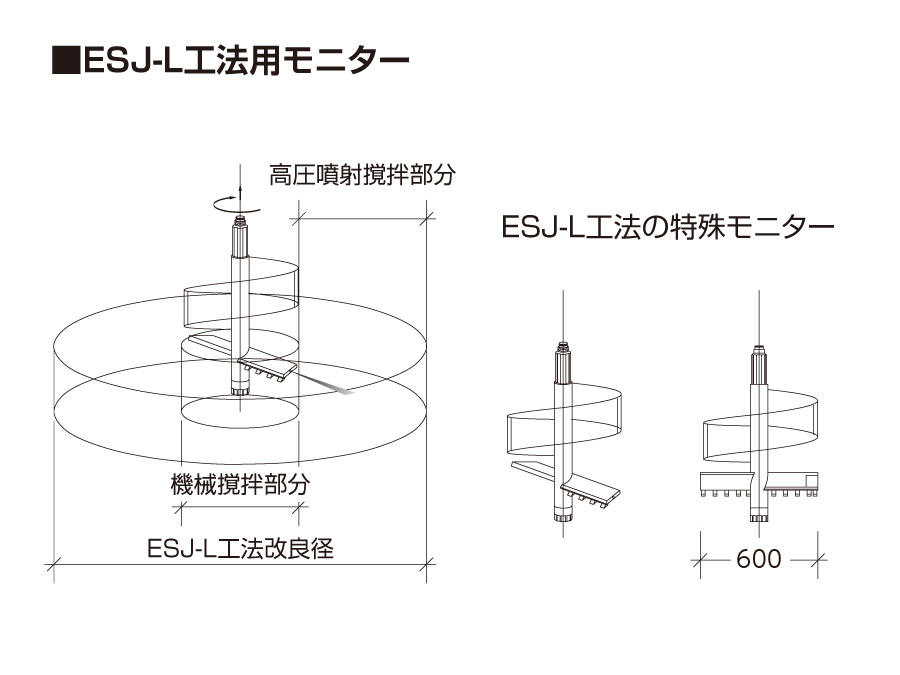

モニター部分の動き
工法の概要
ＥＳＪ-Ｈｉ、ＥＳＪ-Ｌ工法は、ボーリングマシンを使って、ロッド先端に装着した攪拌翼付特殊モニターから水平方向に固化材スラリーを超高圧（４０ＭＰａ）、吐出流量（１００Ｌ/分）で噴射しながら回転引き上げを行い、中心の攪拌翼部の機械攪拌と外周部の高圧噴射攪拌を組み合わせることにより、地盤中に円柱状の改良体(コラム）を造成する工法です。
本工法は、移動式架台(スライドベース）、施工台船、自走式などバリエーション豊富な施工スタイルが可能です。
本工法は、移動式架台(スライドベース）、施工台船、自走式などバリエーション豊富な施工スタイルが可能です。
- ■ 機械攪拌工法に比べてボーリングマシンと横行式移動架台をベースとした軽量、コンパクトな施工機械で大口径の改良体を造成できます。
- ■ 他の高圧噴射工法に比べて造成速度が速くて改良径も大きいため、経済的です。
- ■ セメント系材料による化学的固結作用による改良のため、短期間での強度発現効果を期待できるとともに、工期の短縮が計れ、長期的な耐久性についても問題ありません。
- ■ エアーを使用せず、セメントミルク（スラリー）のみの噴射のため、河川内や港湾内での水中施工においてエアブロー等による水質汚濁がありません。
- ■ 専用の管理装置を使用することにより、施工１本毎に深度・流量・圧力・ロッド回転数を記録管理できる優れた施工管理方式を採用しています。
- ■ H鋼や台船に横行式移動架台を組み合わせた簡便で効率的な仮設での施工のため、仮設費用の低減が計れます。
- ■ ESJ-L工法は、固化材スラリー注入に伴う体積変化の増加を最小限に抑え、変位を低減させながら地盤改良する工法です。（特許 3453351）
土質による改良径と改良速度
| 対象地盤 | 土質条件 | 改良径(m) | 標準改良速度（分／ｍ） |
| 砂 質 土 | Ｎ≦10 | 1.4 | 3.0以上 |
| 10＜Ｎ≦20 | 1.2 | ||
| 粘 性 土 | C＜5 | 1.8 | 4.0以上 |
| 5＜Ｃ≦30 | 1.6 | ||
| 30＜Ｃ≦40 | 1.4 | 3.0以上 | |
| 40＜Ｃ≦50 | 1.2 | ||
| 50＜Ｃ≦70 | 1.00 | ||
| 腐 植 土 | Ｗ≦1000 | 1.6 | 6.0以上 |
| ヘドロ | Ｗ≦500 | 2.1 | 5.0以上 |
施工仕様
| 項目 | 施工仕様（標準値） |
| 改 良 径 | φ1.0ｍ〜φ2.1ｍ |
| モニター径 | φ0.6ｍ（標準） |
| 吐出圧力 | 40MPa |
| 吐出流量 | 100L/分 |
| 引き上げ速度 | 3分以上 |
| ロッド回転数 | 12 r.p.m〜20 r.p.m |
| 水固化材比 | 150%（腐植土は100％） |
| ステップ長 | 2.5cmまたは5.0cm |
改良体の強度
| 対象地盤 | 一軸圧縮強さ（kN/ｍ2） |
| 砂 質 土 | 500〜1000（3000） |
| 粘 性 土 | 300〜600（2000） |
| 腐 植 土 | 100〜300（600） |
※（ ）内は高強度での実績値
